Artikelbeschreibung

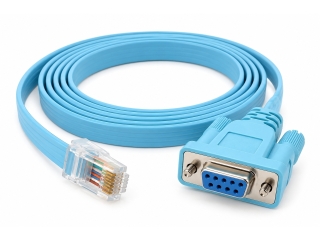

Dieses serielle Konsolenkabel ermöglicht die Verbindung von Cisco Routern, Switches und anderen Netzwerkgeräten mit einem Computer oder einer anderen seriellen Schnittstelle. Es verfügt über einen RJ45-Stecker auf der einen Seite und eine 9-polige DB9-Buchse auf der anderen Seite.
Das Kabel eignet sich insbesondere zur Konfiguration und Verwaltung von Netzwerkgeräten über die Konsolenschnittstelle. Neben Cisco-Geräten kann es auch mit Geräten anderer Hersteller verwendet werden, sofern diese die entsprechende serielle Belegung unterstützen.
Eigenschaften:
- Serielles Konsolenkabel für Netzwerkgeräte
- RJ45-Stecker auf DB9-Buchse (RS232)
- Geeignet für Cisco Router und Switches
- Auch für kompatible Geräte anderer Hersteller geeignet
- Länge: 1,5 m
- Farbe: blau
- Flaches Kabeldesign
- Leiter: Kupfer, 28 AWG
- Aussenmasse des Kabels: ca. 2,3 × 8,1 mm
Anschlussbelegung:
- DB9 Pin 2 → RJ45 Pin 3
- DB9 Pin 3 → RJ45 Pin 6
- DB9 Pin 4 → RJ45 Pin 7
- DB9 Pin 5 → RJ45 Pin 4 + 5
- DB9 Pin 6 → RJ45 Pin 2
- DB9 Pin 7 → RJ45 Pin 8
- DB9 Pin 8 → RJ45 Pin 1
Hinweis: Der RJ45-Stecker dient bei diesem Kabel als Anschluss für die serielle Konsolenschnittstelle und stellt keine herkömmliche Ethernet-Verbindung her. Die Kompatibilität hängt von der seriellen Pinbelegung des jeweiligen Geräts ab.
