Artikelbeschreibung

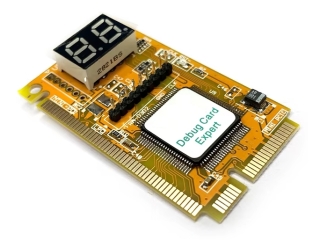

Diese kompakte Diagnosekarte ist ein praktisches Werkzeug zur Fehleranalyse und Fehlersuche bei Laptop-Mainboards. Über die zweistellige LED-Anzeige werden während des Startvorgangs entsprechende POST- bzw. Diagnosecodes angezeigt.
Die Diagnosekarte unterstützt mehrere Schnittstellen und kann je nach Mainboard über Mini PCI, Mini PCIe oder LPC angeschlossen werden. Es muss jeweils nur eine der unterstützten Schnittstellen verwendet werden.
Eigenschaften:
- 2-stellige POST-Code-Anzeige
- Zur Diagnose von Laptop-Mainboards
- Unterstützt Mini PCI
- Unterstützt Mini PCIe
- Unterstützt LPC Bus
- Rote LED-Anzeige zur Darstellung der Diagnosecodes
- Kompakte Bauform
- Geeignet für Reparatur, Wartung und Fehlersuche
Mini PCIe:
Bei Verwendung der Mini-PCIe-Schnittstelle werden die vorgesehenen Pins des Anschlusses für die Diagnose verwendet. Die Karte muss direkt mit dem entsprechenden Anschluss des Laptop-Mainboards verbunden werden.
LPC-Anschluss:
Bei Mainboards ohne geeigneten Mini-PCI- oder Mini-PCIe-Anschluss kann die Diagnosekarte über den LPC-Bus angeschlossen werden. Hierfür ist je nach Mainboard eine Verbindung der entsprechenden LPC-Signalleitungen mit einer Flying-Wire-Verbindung erforderlich.
Unterstützte LPC-Signale sind unter anderem:
- LFRAME#
- LAD0
- LAD1
- LAD2
- LAD3
- LRESET#
- LCLK
- 3,3 V
- GND
Hinweis zur Kompatibilität:
Die Karte ist für Laptop- und Notebook-Mainboards vorgesehen. Nicht jedes Laptop-Mainboard verfügt über einen kompatiblen Anschluss oder stellt die benötigten Signale an den vorgesehenen Steckplätzen bereit. Die Kompatibilität hängt daher vom jeweiligen Mainboard ab.
Wichtig: Diese Version ist nicht für normale Desktop-PC-Mainboards geeignet. Sie kann auch nicht über eine PCI- oder PCIe-Adapterkarte an einem Desktop-PC betrieben werden.
Die Verwendung der LPC-Funktion setzt entsprechende Kenntnisse über die Signalbelegung des jeweiligen Laptop-Mainboards voraus.
