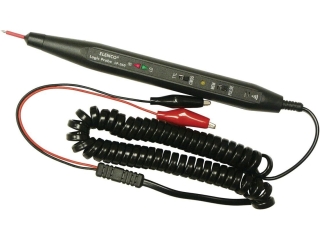

Elenco LP-560 Logic Probe

Die Elenco LP-560 Logic Probe ist ein praktisches und leicht zu bedienendes Messgerät für die Analyse digitaler Schaltungen. Sie ermöglicht es, den Zustand von Signalen in elektronischen Systemen schnell zu überprüfen und Fehler zuverlässig zu finden.

Das Gerät erkennt, ob ein Signal logisch HIGH (1), LOW (0) oder gepulst ist und zeigt dies sofort über LEDs sowie ein akustisches Signal an. Dadurch eignet sich die Logic Probe ideal für Reparaturen, Fehlersuche und Entwicklungsarbeiten in der Digitaltechnik.

Funktionen und Vorteile

• Geeignet für TTL-, CMOS- und andere Logikfamilien
• Schnelle Anzeige von HIGH-, LOW- und Pulszuständen
• Helle LED-Anzeige für klare visuelle Rückmeldung
• Akustischer Signalgeber mit unterschiedlichen Tonhöhen
• Memory-Funktion zum Erfassen kurzer Impulse
• Robustes und kompaktes Design für den täglichen Einsatz
• Einfache Handhabung – ideal auch für Einsteiger

Technische Daten

• Betriebsspannung: 4–18 V DC
• Frequenzbereich: bis zu 20 MHz
• Minimale Pulsbreite: ca. 25 ns
• Eingangsimpedanz: ca. 1 MΩ
• Stromversorgung direkt über die zu prüfende Schaltung

Einsatzbereiche

Die Logic Probe eignet sich hervorragend für:

• Fehlersuche in digitalen Schaltungen
• Überprüfung von integrierten Schaltungen (ICs)
• Analyse von Taktsignalen und Datenleitungen
• Elektronikprojekte, Ausbildung und Hobby

Fazit

Die Elenco LP-560 Logic Probe ist ein zuverlässiges und kostengünstiges Werkzeug für alle, die mit digitaler Elektronik arbeiten. Sie bietet eine schnelle und unkomplizierte Möglichkeit, Signalzustände zu prüfen, ohne ein komplexes Messgerät wie ein Oszilloskop einsetzen zu müssen.
