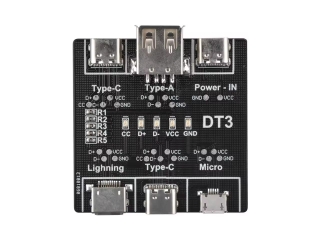

DT3 USB Cable Tester Detection Board

Das DT3 USB Cable Tester Detection Board ist ein kompaktes Board zur schnellen Überprüfung von USB-Daten- und Ladekabeln. Es ermöglicht die Erkennung von Unterbrechungen, Kurzschlüssen sowie fehlerhaften Datenleitungen bei USB-A-, Micro-USB-, Lightning- und USB-Type-C-Kabeln.

Mithilfe integrierter LED-Anzeigen können einzelne Leitungen wie VCC, GND, D+, D- sowie CC bei USB-C-Kabeln direkt überprüft werden. Dadurch eignet sich das Testboard ideal für Reparaturwerkstätten, Elektroniktechniker und Anwender, die USB-Kabel schnell und zuverlässig testen möchten.

Technische Daten:

• Unterstützte Anschlüsse: USB-A, USB-C, Micro-USB, Lightning
• Versorgungsspannung: 5 V über USB-C
• LED-Statusanzeigen für Daten- und Stromleitungen
• Unterstützung für Lade- und Datenkabeltests
• Erkennung von Kurzschluss, Leitungsbruch und fehlenden Datenleitungen
• Kompatibel mit USB-C-zu-USB-C Kabeln inklusive CC-Leitungstest

Funktionen:

• Schnelle Durchgangsprüfung von USB-Kabeln
• Anzeige fehlerhafter Leitungen über LED-Indikatoren
• Prüfung von Ladefunktion und Datenübertragung
• Kompaktes und leichtes Design
• Einfache Bedienung ohne zusätzliche Software
• Ideal für Werkstatt, Reparatur und Qualitätskontrolle

Statusanzeigen:

• VCC / GND LEDs aus = Stromversorgung fehlerhaft
• D+ / D- LEDs aus = Datenübertragung fehlerhaft
• CC LED für USB-C Kabelerkennung
• Alle LEDs aktiv = Kabel funktioniert korrekt

Weitere Eigenschaften:

• Abmessungen: ca. 48,5 × 45 mm
• Gewicht: ca. 12–15 g
• Leicht transportierbar
• Robuste PCB-Bauweise

Das DT3 USB Cable Tester Board bietet eine schnelle und unkomplizierte Möglichkeit zur Überprüfung verschiedenster USB-Kabel und eignet sich hervorragend für Fehlersuche, Reparatur und Qualitätsprüfung.
